Инструкция по монтажу мансардных окон факро

Инструкция по монтажу мансардных окон факро

Монтаж мансардных окон Fakro

  • Монтаж оконной рамы
  • Установка тепло-, гидроизоляции и оклада мансардных окон Fakro
  • Монтаж откосов

Мансардные окна Fakro допускается устанавливать как на стропила, так и на обрешетку. Установка на стропила считается более надёжным вариантом, его примем за базовый.

Инструкция по установке мансардных окон Fakro на обрешетку в целом аналогична советам по монтажу окон на стропила.

Монтаж оконной рамы

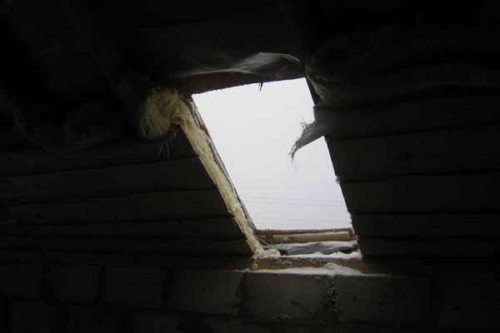

Проём под монтаж мансардного оукна

Установку мансардных окон Fakro надо начать с подбора в размерном ряду продукции тех окон, которые были бы по ширине на 2-5 см меньше расстояния между стропилами. Они как раз и подходят для установки на вашей мансарде.

В крыше необходимо подготовить проём для установки окна. Общие принципы таковы: расстояние от окна до кровельного материала должны быть

  • по бокам – 3-6см;
  • сверху – 6-15 см;
  • снизу – 4 см для плоских кровельных материалов,
  • 8 см для материалов с высотой профиля до 45 мм,
  • 12 см для материалов с профилем высотой более 45 мм.

Схема установки поперечных брусьев

1. Установить между стропилами нижний опорный брус. Ни него будет опираться нижний край оконной коробки. Перед креплением бруса его горизонтальность необходимо выверить уровнем.

2. Верхний брус крепится на расстоянии от нижнего, равном высоте окна + 3 см.

3. Извлечь окно из упаковки.

4. Вынуть створку. Для этого надо поставить оконную коробку на пол, прислонив к стене под углом примерно 25о от вертикали. Открыть створку и, нажав на штифты, фиксирующие ее, сначала надавите на створку вниз, а потом извлеките движением к себе и вверх.

Cхема изъятия створки из рамы мансардного окна Fakro

5. Привернуть шурупами к боковинам оконной коробки на расстоянии 10 см от углов крепёжные кронштейны (монтажные уголки). Ориентируйтесь по трем пазам, профрезированным горизонтально на боках оконной коробки. Они имеют буквенную индексацию: «J», «V» и «N». Кронштейн надо крепить по глубине того паза, индекс которого совпадает с одной из букв маркировки оклада.

6. Оклад, в свою очередь, подбирается в зависимости от толщины брусьев обрешетки. Если вы правильно выбрали место крепления кронштейна, то паз на боковине коробки совпадет с плоскостью обрешетки.

7. Прикрепить оконную коробку к стропилам шурупами сквозь кронштейны (монтажные уголки).

Установка тепло-, гидроизоляции и оклада мансардных окон Fakro

Установка крепежных кронштейнов

Тепло- и гидроизоляция, оклад и дренажный желоб поставляются в комплекте с мансардными окнами Fakro. Рекомендуемый порядок монтажа этих изделий следующий:

1. Закрепить над окном дренажный желоб – коллектор для сбора конденсата. Надрезать над ним гидроизоляционную плёнку кровли, чтобы вода стекала в желоб.

Перед установкой гидроизоляционного фартука необходимо:

очистить крышу вокруг оконной коробки от выступающих элементов, в том числе от листов или черепицы кровли на расстояние, достаточное для укладки фартука.

2. Развернуть фартук и разложить его по периметру оконной коробки так, чтобы внутренние края заходили на наружные стенки рамы. При помощи степлерных скоб зафиксировать фартук как на оконной коробке, так и на стропилах, монтажных брусьях. Верхний край фартука завести под дренажный желоб.

3. После укладки гидроизоляционного фартука кровельное покрытие вокруг оконного проёма восстанавливается, к оконной коробке крепится нижний гофрированный фартук.

Оклад представляет из себя тонкостенные профили из крашенного алюминия, которые, в сборе, обрамляют оконную раму и предохраняют гидроизоляционный фартук от повреждений, срыва порывом ветра и т.п.

4. Монтаж оклада начать с нижнего профиля, к которому пристыкуются боковины и верхний профиль. В сборе узел крепится сквозь заранее проделанные отверстия к оконной коробке.

5. Завершающая операция наружного монтажа мансардных окон «Факро» – установка рамы в проём оконной коробки.

5.1. Взять створку мансардного окна так, чтобы рукоять ее находилась наверху, и ввести вертикально в проём оконной коробки.

Возврат створки в проём оконной коробки Fakro

5.2. Совместить фиксирующие элементы петель створки с петлями рамы и, несильно нажимая, продвинуть их в ответные пазы.

5.3. После поворота рамы так, чтобы ручка при смыкании створки с рамой оказалась в нижнем положении, створка будет зафиксирована в оконной коробке.

5.4. Проверить, нет ли зазоров между створкой и рамой. Зазоры устраняются путём подкладки пластиковых клиньев под крепежные кронштейны.

Для устранения зазоров между оконной коробкой и проёмом в кровле необходимо использовать специальный герметик. Применение монтажной пены недопустимо.

Монтаж откосов

Для пластиковых мансардных окон Fakro применяются откосы типа XLW-P, для деревянных – XLW-F. И те, и другие имеют модификации глубиной 30 и 40 см.

Общее правило установки: нижний откос должен быть расположен перпендикулярно полу, верхний откос – параллельно. Такое положение откосов обеспечивает наилучшие условия циркуляции теплого воздуха относительно остекления мансардного окна.

Гнездо под откосы необходимо предварительно утеплить и прикрыть пароизоляционной плёнкой.

Соединение откосов с оконной коробкой осуществляется при помощи специальных планок, прилагающихся в комплекте. Они обеспечивают герметичность стыков.

Зазор между откосами и внутренней обшивкой мансарды прикрывается наличниками.

После монтажа откосов установку мансардных окон «Факро» можно считать завершенной.

Инструкция по монтажу мансардных окон Farko

Для того чтобы расширить жилые площади, часто в домах используют мансардные помещения. Это позволяет сэкономить средства и обойтись без постройки второго этажа. И в таких помещениях обязательно используют мансардные окна, которые не только позволяют проникать свету в комнату, но и визуально расширяют помещение. К тому же они позволяют увеличить количество тепла на 40%.

Установка мансардных окон достаточно проста и не требует специальных навыков, но все же лучше обратиться к профессионалам. Так или иначе, установка мансардных окон включает в себя:

Монтаж оконной рамы

  1. Для начала следует подготовить оконный проем – демонтировать часть кровельного покрытия для облегчения монтажа окна и теплоизоляции. Отмерить специальную дистанцию между низом окна и покрытием крыши. Сами мансардные окна Farko имеют стандартные размеры.

  1. Установить в раме гидробарьер и паробарьер. В месте будущего окна прорезать отверстие необходимого размера добавив 10 см к периметру. После монтажа окна этот запас стоит закрепить степлером к оконной раме. Гидробарьер сверху надрезается по косой для монтажа дренажного желоба.
  1. Обрешетка в месте выреза гидробарьера обрезается.
  1. Монтаж мансардных окон происходит по одному типу. На стропила и обрешетку. На стропила ставится нижний опорный брус для опора рамы. По уровню выравнивается горизонтальное положение. Верхний брус монтируется по размеру высоты окна, прибавляя три см.
Читать так же:  Инструкция по регулировке пластиковых окон своими руками

  1. Правильно устанавливать окна Farko с вынутой створкой. Нужно упереть мансардное окно в пол и при открытой створке нажать отверткой на штифты и вытянуть створку потянув на себя и вверх.
  1. Монтажные уголки крепятся к боковым сторонам оконной рамы на нужной глубине паза, чтобы на обрешетку они не попали.

  1. Далее происходит монтаж оконной рамы, нижний край выставляется по уровню. Наружная установка окон завершается монтированием створки в раму окна.

В закрытом состоянии проверить зазоры и щели, при необходимости регулируется разница между рамкой и створкой.

Установка тепло- гидроизоляции и оклада мансардных окон

Окна Farko поставляются вместе с системой теплоизоляции. Перед монтажом теплоизоляционного фартука необходимо почистить вокруг оконной рамы место от мусора. Края фартука крепятся степлером за край оконной рамы. Второй край заводится внутрь мансарды и тоже крепится к обрешетке. Верхний край остается под желобом.

После установки рамы окно утепляется по периметру с помощью изоляционного оклада. Он надежно защитит от снега и дождя. Такой оклад подбирается индивидуально в зависимости от толщины обрешетки и крыши.

Затем следует восстановить кровельное покрытие вокруг рамы. Резинным молоточком устанавливается элемент изоляционного оклада. Бумажную полосу следует удалить.

Затем монтируются боковые элементы и верхняя часть оклада.

Монтаж откосов

Практичные откосы фирма Farko так же поставляются вместе с окнами и являются очень долговечными. Необходимо с помощью шаблона выпилить откосы. С помощью саморезов соединить короб. Вставить в проем окна и прикрутить саморезами. Затем короб демонтировать и отрезать лишнее. На расстоянии 30 см прикрепить кронштейны и установить короб в проем.

Правильный монтаж окна Farko позволит им служить долго и качественно.

Интернет-каталог GoodlineZ

Вы здесь

Установка мансардного окна Факро своими руками. Этапы и инструкция по монтажу мансардного окна

  • Просмотр
  • Видео
  • Советы
  • Фирмы
  • Цена

Установка окна Факро производится на четырех специальных брусках с помощью монтажных уголков, прикрепляющихся к оконной коробке. Верхняя граница нижнего монтажного бруска устанавливается таким образом, чтобы расстояние от края обрешетки под окном составляло 12 см. Расстояние установки верхнего монтажного бруска рассчитывается по формуле H (высота окна) + 1 см от нижнего бруска.

Установка окна Факро производится на четырех специальных брусках с помощью монтажных уголков, прикрепляющихся к оконной коробке. Верхняя граница нижнего монтажного бруска устанавливается таким образом, чтобы расстояние от края обрешетки под окном составляло 12 см. Расстояние установки верхнего монтажного бруска рассчитывается по формуле H (высота окна) + 1 см от нижнего бруска. Размер монтажных брусков выбирается таким, чтобы обеспечивать прочность и надежность конструкции, выдерживая вес окна, и надежно прикрепляться к стропильным конструкциям кровли.

Рекомендованные зазоры между материалами:
вдоль окна: 5 — 6 см; над окном 6- 15 см; 9 см для профилированных кровельных материалов (профнастил, металлочерепица и пр.); под окном: 0 — 4 см для плоских кровельных материалов (гибкая черепица Керабит, Тегола, волнистые листы Ондулин и пр.).

Если крыша покрыта черепицей, то обрезание ряда кровельного материала, находящегося под окном, недопустимо. Он должен быть целым. Если кровельный материал профилированный, то оконная конструкция должна устанавливаться на стыке элементов. Если между окном и кровлей внушительный зазор, то необходимо установить дополнительный ряд кровельного материала. Если кровельный материал имеет высокий профиль, то волны кровли склепываются или срезаются, чтобы не повредить фартук оклада.

Место установки мансардного окна Факро окна обозначается на гидробарьере. В отмеченном месте прорезается отверстие с запасом в 10 см с каждой стороны, чтобы в последствии прикрепить к оконной коробке гидробарьер. Часть обрешетки вырезается. Для установки дренажного желоба наклонно надрезается гидробарьер, и вырезаются фрагменты контррейки.

Извлечь окно из упаковки и аккуратно положить на картон.
Створку мансардного окна Факро отсоединить от оконной коробки. Необходимые операции:
отсоединить элементы, которые блокируют разъединение петельного устройства (не откручивая петель);
штангу поршня отсоединить от створки, поддев пружину шарнира; извлечь створку из коробки по направлению вверх. Установка створки производится при открытии ее на угол в районе 30°. Демонтировать три алюминиевые накладки, снимая их по очереди. Убрать деревянные бруски, необходимые для защиты конструкции мансардного окна Fakro при транспортировке.
Оконную коробку установить в заранее отведенном для этого месте, чтобы шарнир поршня был вверху, а монтажные бруски служили опорой для монтажных уголков. Закрепить верхние и нижние монтажные уголки, подкладывая в случае необходимости клинья. Монтажники компании Строймет рекомендуют сверить длину диагоналей, в случае совпадения установить створку. В зависимости от вида кровельного материала установить гидроизоляционный оклад, используя прилагаемую к нему инструкцию по монтажу.

Ранее демонтированные алюминиевые накладки установить в обратном порядке.Установить створку в оконную коробку. Чтобы выполнить установку, необходимо вложить ее в петли, закрепить штангу поршня на шарнире. Оптимальное открытие створки для максимально удобной установки — 30°. ВНИМАНИЕ! Устанавливая створку в петли, придерживайте окно за ручку одной рукой, второй в это время закрепляя штангу поршня. Не следует позволять окну распахиваться более чем на 90°. Закрепить соединяющие петли блокировочные элементы.

Что нужно знать чтобы правильно установить мансардное окно своими руками

Чтобы добиться оптимального освещения мансарды и правильно и установить выбрать окна, нужно знать следующее:

площадь, которую нужно осветить;
количество необходимых для этого окон;
размеры окон и тип их открывания;
высоту установки окон.

ОСВЕЩАЕМАЯ ПЛОЩАДЬ. Согласно нормативным документам остекленная поверхность мансардного окна должна составлять не менее 10% площади пола, то есть на каждые 10 м2 площади должен приходиться 1 м2 остекления.

размеры окна. Для пологих скатов подходят более высокие окна, а для крутых крыш — более низкие.установка окна в мансарде своими руками

РАСПОЛОЖЕНИЕ РУЧКИ И РАССТОЯНИЕ ОТ ПОЛА ДО ОКНА. В одних мансардных окнах ручка для открывания располагается вверху рамы, а в других — внизу. Местоположение ручки определяет высоту установки окна. При монтаже модели с верхней ручкой расстояние от пола должно составлять 100—110 см до нижней части окна и 190—220 см до верхней. Таким образом обеспечивается максимальный обзор, при котором, стоя и сидя, вы можете видеть небо, землю и окрестности. Верхнее положение ручки позволяет свободно устанавливать под окном отопительный прибор или мебель. К тому же такое окно безопасно для находящихся в комнате детей. Окна с нижней ручкой можно устанавливать выше — на расстоянии 120—130 см от пола. От уровня установки окна зависит и степень освещенности: чем выше расположено окно, тем больше света попадает в помещение.
Конструкция мансардного окна

Мансардные окна состоят из рамы и створки, сделанных из ПВХ-профиля, однокамерного стеклопакета, заполненного аргоном, внутренних откосов, паро- и гидроизоляционных фартуков, теплоизоляционного контура, дренажного желоба и наружного изоляционного оклада. Покупая окно, желательно выбрать такое, которое поместится между стропилами.

Монтируют мансардное окно на обрешетку или стропила на разную глубину, которая зависит от материала и уклона кровли. Если ширина окна меньше шага стропил, его лучше монтировать на обрешетку, а если больше — на установленный вместо стропила монтажный брус и стропило. Делать это следует так, чтобы расстояние между новыми монтажными брусьями и окном имело зазор 10 см, который нужен, чтобы разместить утеплитель.
Место установки окна зависит и от типа кровельного материала. Так, в кровле из керамической черепицы окно устанавливают нал рядом черепицы, а в кровле из профилированного материала — на оси соединения ее элементов.

Читать так же:  Как утеплить оконные откосы снаружи?

Окно в мансарде своими руками

Преимущества мансардных окон Факро

Итак, какие же преимущества и особенности имеют мансардные окна Факро:

Возможность глубокой установки. Факро – мансардные окна, монтаж которых производится почти на одном уровне с кровлей. Это дает им не только преимущества в общем дизайне и архитектурном оформлении зданий, но больше места для дополнительных контуров утепления. Большинство моделей окон Факро – с тремя уровнями утеплительных контуров и лишь некоторые – с двумя, хотя и у них есть возможность установки третьего. Безусловно, это высокий уровень теплоизоляции, обеспечивающий эффективное сохранение тепла и экономию средств даже при температуре минус 55°С.Монтаж мансардных окон Факро

Вентиляция. Мансардные окна Факро – все, без исключения, с вентиляцией. Проветривание обеспечивается в любую погоду и круглый год даже с закрытыми створками. Для этого они оборудованы специальным клапаном. Таким образом, выводятся наружу излишки влаги в помещении, что противодействует образованию конденсата. Ряд моделей предполагают щелевое проветривание. Большинство моделей имеет ручки и специальные задвижки, а также особую конструкцию петель, позволяющих зафиксировать оконную раму в 6 различных позициях и еще нескольких положениях, в том числе и при повороте на 180°, что весьма удобно для мытья наружного стекла. Чтобы в помещение не попали пыль и насекомые, все окна оборудованы специальным фильтром, который к тому же легко моется.

Энергоэффективность. Кроме трехуровневого контурного утеплителя, окна Факро оборудованы энергосберегающими стеклопакетами, заполненными инертным газом аргоном, который хорошо сохраняет тепло, и длительное время не утрачивает своих свойств.

Безопасность. Стеклопакеты собраны их закаленных, высокопрочных стекол, имеющих высокую устойчивость к атмосферным явлениям. Окна проходят жесткие испытания в условиях шквального ветра, ливня и низких температур (в аэродинамической установке). Кроме того, стекла оборудованы специальными приспособлениями, противостоящими выдавливанию стеклопакета, а новаторские конструкторские решения обеспечивают безопасность монтажа и эксплуатации. Гарантия от повреждения окон градом и ветками – бессрочная.

Высокое качество. Древесина, которую используют для производства, тщательно отбирается и не имеет сучков в видимых частях конструкции. Кроме того она проходит антисептическую обработку в специальной вакуумной камере и покрывается двойным слоем высококачественного акрилового лака. Все применяемые в производстве материалы чисты с точки зрения экологии.

Широкий модельный ряд. Позволяет выбрать такие модели, которые по всем параметрам устраивают конкретного пользователя.

Таким образом. Приобретая продукцию Факро, Вы получаете действительно высококачественные, удобные и многофункциональные окна с высокими эстетическими и эксплуатационными свойствами.
Мансардные окна Факро: монтаж

На что необходимо обратить особое внимание:
Конструкция окон Факро предусматривает возможность установки окон, как на обрешетке, так и на стропилах с помощью одних и тех же монтажных деталей. Для этого их необходимо лишь развернуть и совместить с пазами на оконной коробке, в зависимости от глубины установки и толщины обрешетки. Все необходимые маркировки для этого заранее нанесены на оконной коробке и кронштейнах (уголках).

Монтаж мансардных окон Факро
Буквы N, Y, J означают, соответственно, мелкую, среднюю и глубокую посадку окна в кровлю. Аналогично глубине посадки выбираются и оклады, в маркировке которых глубине посадки соответствует последняя буква. Таким образом, решается вопрос установки на крышах с различным кровельным материалом.

Перед монтажом оконной коробки необходимо отделять оконную раму. Для этого я ставлю окно на ребро, поворачиваю створку в положение около 65°, утапливаю отверткой штифты, предохраняющие окно от выпадения и вынимаю раму. При этом важно, чтобы соединительные части петель с обеих сторон разъединялись одновременно, без перекоса.

Нижний край рамы нужно установить строго по уровню и прочно закрепить, прежде чем приступать к регулировке зазоров.

Установка оконной рамы в коробку производится так: подвижные элементы петель на раме (оконной створке), совмещаются с петлями на коробке, удерживая раму рукояткой вверх и наружу. После совмещения закрываем створку, при этом механизм, предохраняющий створку от выпадения, автоматически активизируется.

Оптимальная высота установки мансардных окон Факро – 110-170 см от пола. В таком положении освещение помещения будет наиболее эффективным, а обслуживание и эксплуатация окон – удобными. Кроме того, такая установка позволяет максимально использовать пространство под окном.

Перед установкой оклада необходимо полностью открыть вентиляционную решетку.

Дренажный желоб устанавливается в обязательном порядке, если в кровле есть гидроизоляционная пленка.

Для установки гофрированного фартука лучше использовать резиновый молоток.

Расстояние от окна до кровельного материала, в зависимости от его вида, отличается. Все рекомендуемые расстояния указаны в инструкции к окну.

Конечно, в небольшой статье перечислить все тонкости невозможно. Именно поэтому, я рекомендую для установки пригласить специалистов.

Монтаж мансардных окон Fakro, инструкция по установке окон Факро

Мансардные окна Fakro допускается устанавливать как на стропила, так и на обрешетку. Установка на стропила считается более надёжным вариантом, его примем за базовый.

Инструкция по установке мансардных окон Fakro на обрешетку в целом аналогична советам по монтажу окон на стропила.

Содержание:

  • Монтаж оконной рамы
  • Установка тепло-, гидроизоляции и оклада мансардных окон Fakro
  • Монтаж откосов

Монтаж оконной рамы

Проём под монтаж мансардного оукна

Установку мансардных окон Fakro надо начать с подбора в размерном ряду продукции тех окон, которые были бы по ширине на 2-5 см меньше расстояния между стропилами. Они как раз и подходят для установки на вашей мансарде.

В крыше необходимо подготовить проём для установки окна. Общие принципы таковы: расстояние от окна до кровельного материала должны быть

  • по бокам – 3-6см;
  • сверху – 6-15 см;
  • снизу – 4 см для плоских кровельных материалов,
  • 8 см для материалов с высотой профиля до 45 мм,
  • 12 см для материалов с профилем высотой более 45 мм.

Схема установки поперечных брусьев

>1. Установить между стропилами нижний опорный брус. Ни него будет опираться нижний край оконной коробки. Перед креплением бруса его горизонтальность необходимо выверить уровнем.>2. Верхний брус крепится на расстоянии от нижнего, равном высоте окна + 3 см.>3. Извлечь окно из упаковки.>4. Вынуть створку. Для этого надо поставить оконную коробку на пол, прислонив к стене под углом примерно 25о от вертикали. Открыть створку и, нажав на штифты, фиксирующие ее, сначала надавите на створку вниз, а потом извлеките движением к себе и вверх.

Cхема изъятия створки из рамы мансардного окна Fakro

>5. Привернуть шурупами к боковинам оконной коробки на расстоянии 10 см от углов крепёжные кронштейны (монтажные уголки). Ориентируйтесь по трем пазам, профрезированным горизонтально на боках оконной коробки. Они имеют буквенную индексацию: «J», «V» и «N». Кронштейн надо крепить по глубине того паза, индекс которого совпадает с одной из букв маркировки оклада.>6. Оклад, в свою очередь, подбирается в зависимости от толщины брусьев обрешетки. Если вы правильно выбрали место крепления кронштейна, то паз на боковине коробки совпадет с плоскостью обрешетки.>7. Прикрепить оконную коробку к стропилам шурупами сквозь кронштейны (монтажные уголки).

Читать так же:  Пенополистирол экструдированный характеристики толщина плит

Установка тепло-, гидроизоляции и оклада мансардных окон Fakro

Установка крепежных кронштейнов

Тепло- и гидроизоляция, оклад и дренажный желоб поставляются в комплекте с мансардными окнами Fakro. Рекомендуемый порядок монтажа этих изделий следующий:

>1. Закрепить над окном дренажный желоб – коллектор для сбора конденсата. Надрезать над ним гидроизоляционную плёнку кровли, чтобы вода стекала в желоб.

Перед установкой гидроизоляционного фартука необходимо:

очистить крышу вокруг оконной коробки от выступающих элементов, в том числе от листов или черепицы кровли на расстояние, достаточное для укладки фартука.

>2. Развернуть фартук и разложить его по периметру оконной коробки так, чтобы внутренние края заходили на наружные стенки рамы. При помощи степлерных скоб зафиксировать фартук как на оконной коробке, так и на стропилах, монтажных брусьях. Верхний край фартука завести под дренажный желоб.>3. После укладки гидроизоляционного фартука кровельное покрытие вокруг оконного проёма восстанавливается, к оконной коробке крепится нижний гофрированный фартук.

Оклад представляет из себя тонкостенные профили из крашенного алюминия, которые, в сборе, обрамляют оконную раму и предохраняют гидроизоляционный фартук от повреждений, срыва порывом ветра и т.п.

>4. Монтаж оклада начать с нижнего профиля, к которому пристыкуются боковины и верхний профиль. В сборе узел крепится сквозь заранее проделанные отверстия к оконной коробке.>5. Завершающая операция наружного монтажа мансардных окон «Факро» – установка рамы в проём оконной коробки.

>5.1. Взять створку мансардного окна так, чтобы рукоять ее находилась наверху, и ввести вертикально в проём оконной коробки.

Возврат створки в проём оконной коробки Fakro

>5.2. Совместить фиксирующие элементы петель створки с петлями рамы и, несильно нажимая, продвинуть их в ответные пазы.>5.3. После поворота рамы так, чтобы ручка при смыкании створки с рамой оказалась в нижнем положении, створка будет зафиксирована в оконной коробке.>5.4. Проверить, нет ли зазоров между створкой и рамой. Зазоры устраняются путём подкладки пластиковых клиньев под крепежные кронштейны.

Для устранения зазоров между оконной коробкой и проёмом в кровле необходимо использовать специальный герметик. Применение монтажной пены недопустимо.

Монтаж откосов

Для пластиковых мансардных окон Fakro применяются откосы типа XLW-P, для деревянных — XLW-F. И те, и другие имеют модификации глубиной 30 и 40 см.

Общее правило установки: нижний откос должен быть расположен перпендикулярно полу, верхний откос – параллельно. Такое положение откосов обеспечивает наилучшие условия циркуляции теплого воздуха относительно остекления мансардного окна.

Гнездо под откосы необходимо предварительно утеплить и прикрыть пароизоляционной плёнкой.

Соединение откосов с оконной коробкой осуществляется при помощи специальных планок, прилагающихся в комплекте. Они обеспечивают герметичность стыков.

Зазор между откосами и внутренней обшивкой мансарды прикрывается наличниками.

После монтажа откосов установку мансардных окон «Факро» можно считать завершенной.

2014-10-01 Алексей Борисов

Установка или замена окон является важной составляющей дорогостоящего квартирного ремонта. Желающие сэкономить собственные средства могут отказаться от.

Для установки окон на мансарде потребуется пригласить специализированную организацию. Специалисты решат все технические вопросы установки мансардных.

Любому человеку известно то, что уют в доме создает текстиль. Особенно важны шторы . Они выполняют не только декоративную функцию, но еще и хранят ваш.

Мансардные окна Fakro

Мансарда – самый рациональный способ увеличения площади дома: не требуется отнимать лишние метры от участка, не нужно надстраивать второй этаж. При наличии качественного утепления мансарду можно использовать как жилую или рабочую комнату даже зимой. Но для этого нужны окна: по существующим нормативам остекление должно составлять 0,1 площади самой комнаты. Одно из самых популярных решений этой проблемы – мансардные окна Fakro.

Конструкционные особенности мансардных окон Fakro

Составные части окна:

  • рама;
  • створка со стеклопакетом;
  • внутренние откосы;
  • паро/гидроизоляционные фартуки;
  • теплоизолирующий контур;
  • дренажный желоб;
  • оклад.

Достоинства окон Факро:

  • варьируется глубина установки. Можно устанавливать практически вровень с кровельным покрытием: это лучше с точки зрения дизайна и оставляет больше места для теплоизоляционных контуров;
  • минимум теплоизоляционных контуров – два, но остается возможность установить третий. Многие модели с тремя контурами исходно. Окна Факро успешно защищают мансарду от холода даже при -55;
  • практически все модели оснащены вентиляционными клапанами, у многих есть также функция щелевого проветривания;
  • удобная и функциональная фурнитура. Петли позволяют зафиксировать раму в 6 положениях, включая поворот на 180 градусов (удобно при помывке окна);
  • съемные моющиеся фильтры, защищающие мансарду от пыли и насекомых;
  • энергосберегающие аргоновые стеклопакеты;
  • функции безопасности: закаленное стекло, защита от выдавливания пакета.

Какие мансардные окна лучше, Факро или Велюкс?

Основной конкурент Факро (Польша) – окна Велюкс (Дания). Обе фирмы существуют давно, имеют солидную репутацию. У обоих производителей широкий ассортимент моделей: различный функционал, внешний вид, ценовая категория. Можно выбрать окна различных размеров, под любую кровлю и стропильный шаг.

Модельный ряд мансардных окон Fakro:

  • деревянные окна и пластиковые (усиленный сталью ПВХ-профиль), конструктивно схожи;
  • теплоизолированные распашные;
  • с поворотом вокруг серединной оси;
  • окна Факро со смещенной осью (приподнятой);
  • с комбинированным открыванием;
  • с дистанционным управлением;
  • двухкамерные;
  • карнизные;
  • эвакуационные;
  • окна-люки;
  • с дуговой системой;
  • окна-тоннели и др.

Предложения от Велюкс:

  • деревянные классические с центральной осью;
  • деревянные с нижним открыванием;
  • комбинированные с открыванием снизу и в центре;
  • с дистанционным управлением;
  • с контроллером дождя;
  • модель для светлых интерьеров либо для комнат с высокой влажностью, два способа открывания;
  • с водоотталкивающим покрытием рамы (центральное открывание);
  • утепленные;
  • окно-дверь на крышу;
  • окно-балкон;
  • окно-терраса;
  • окна-люки для нежилых мансард;
  • окна-тоннели;
  • карнизные;
  • для плоских крыш – люк для удаления дыма.

Общие черты обеих марок:

  • использование высокопрочного закаленного стекла;
  • аргоновое наполнение энергосберегающих пакетов;
  • система вентиляции с высокими параметрами фильтрации и звукозащиты позволяет проветривать комнату при закрытых окнах;
  • вентиляционный клапан расположен в верхней части рамы;
  • самоочищающиеся стеклопакеты;
  • 10 лет гарантии на изделия при условии покупки полного пакета: сама конструкция, изолирующие материалы, оклады.

  • деревянные окна Велюкс изготовлены из цельной доски с двух-трехслойным лаковым покрытием. Факро использует для рам клееный брус сибирской сосны, пропитанный антисептиком и покрытый полиакрилом в несколько слоев;
  • у Факро ручка располагается внизу окна, это позволяет установить его выше и улучшить тем самым освещенность. У Велюкс ручки располагаются сверху;
  • у Велюкс вентиляционный клапан совмещен с ручкой;
  • у Факро больше моделей оснащены вентиляционными клапанами;
  • оклад для мансардных окон Fakro обладает высокой степенью гидро/пароизоляции: внутренний – пароизолирующий, наружный – с обеими функциями, плюс теплоизоляционный контур;
  • схема Велюкс: теплоизоляционный контур, гидроизоляционный плиссированный фартук и дренажный желоб;
  • Велюкс позволяет устанавливать окна исключительно на стропила. Окна Факро можно ставить на стропила и на обрешетку, есть 3 варианта посадки в зависимости от кровельного материала;
  • Факро предоставляет запчасти бесплатно с учетом поломок в процессе монтажа, Велюкс – за дополнительную плату.

Статьи по теме

Кнопка «Наверх»
